Стопорные кольца и винты с внутренним шестигранником: особенности, применение и стандарты

Din 471 стопорные кольца гост — это механические элементы, используемые для фиксации деталей на валу или в отверстии, предотвращая их осевое смещение. Эти кольца устанавливаются в специальные канавки и удерживают подшипники, шестерни, втулки и другие компоненты в заданном положении, и их вместе с винтом din 912 купить можно везде.

Основные типы стопорных колец

1. Внутренние стопорные кольца
   Устанавливаются в канавки, расположенные внутри отверстия. Применяются, когда необходимо зафиксировать элемент внутри корпуса.

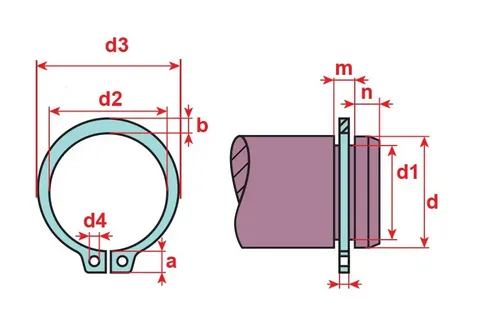

2. Наружные стопорные кольца
   Монтируются в канавки на внешней стороне вала. Предназначены для удержания деталей на валу.

3. Кольца с ушками (DIN 471 / DIN 472)
   Обеспечивают простую установку и демонтаж с помощью специальных щипцов.

4. Безушковые кольца (например, кольца ГОСТ 13942-86)
   Устанавливаются при помощи оправки и чаще применяются в серийных или автоматизированных сборках.

Материалы изготовления

• Углеродистая пружинная сталь (часто с антикоррозийным покрытием)

• Нержавеющая сталь

• Фосфатированная сталь

Области применения

• Автомобилестроение

• Производство электроинструментов

• Станкостроение

• Авиастроение

• Промышленные редукторы

Установка стопорных колец

Монтаж выполняется с помощью специального инструмента — щипцов для стопорных колец. Щипцы бывают двух видов:

• Сжатие (для наружных колец)

• Расширение (для внутренних колец)

Для правильной установки кольца важно:

• Соответствие канавки и размера кольца по стандарту (например, DIN 471/472)

• Убедиться, что кольцо полностью входит в канавку и не деформируется

• Не использовать поврежденные кольца

Винт с внутренним шестигранником: характеристики и преимущества

Винт с внутренним шестигранником (или шестигранный винт под ключ «шестигранник») — это метиз, головка которого имеет углубление в виде шестигранника. Он затягивается с помощью шестигранного ключа (Allen key или ключа «шестигранник»).

Преимущества винтов с внутренним шестигранником

• Компактная головка — подходит для мест с ограниченным пространством

• Надежный и прочный монтаж

• Уменьшенный риск срыва шлица

• Эстетичный внешний вид

Основные типы

1. Цилиндрическая головка (DIN 912 / ISO 4762)
   Наиболее распространённый тип. Обеспечивает прочную и точную фиксацию.

2. Плоская потайная головка (DIN 7991 / ISO 10642)
   Используется, когда требуется скрытый крепёж. Применяется в мебельной и машиностроительной промышленности.

3. Сферическая головка
   Имеет декоративный вид, применяется в видимых соединениях.

Стандарты и обозначения

• DIN 912 – классический цилиндрический винт с внутренним шестигранником

• DIN 7991 – винт с потайной головкой

• DIN 6912 – винт с уменьшенной головкой

• ISO 4762 – международный аналог DIN 912

Материалы и покрытия

• Сталь (класс прочности 8.8, 10.9, 12.9)

• Нержавеющая сталь (A2, A4)

• Алюминий (редко)

• Покрытия: цинк, оксидирование, фосфатирование, никелирование

Применение

• Сборка станков и оборудования

• Робототехника и машиностроение

• Автомобильная и авиационная промышленность

• Электроника и приборостроение

• Мебельная фурнитура

Совместное использование стопорных колец и винтов

В сборочных узлах стопорные кольца и винты с внутренним шестигранником часто используются в комплексе, обеспечивая:

• Надёжную фиксацию элементов на валах

• Возможность многократного разборно-сборного соединения

• Экономию пространства при плотной компоновке деталей

Пример: Фиксация подшипника

1. В подшипниковом узле стопорное кольцо удерживает подшипник от смещения вдоль оси.

2. Винт с внутренним шестигранником закрепляет крышку или фиксирующую втулку.

Заключение

И стопорные кольца, и винты с внутренним шестигранником являются неотъемлемой частью современного машиностроения. Их прочность, надёжность и простота установки делают их универсальными элементами в различных отраслях промышленности. Знание стандартов, типоразмеров и особенностей установки этих компонентов позволяет обеспечить высокое качество сборки, долговечность и безопасность механизмов.
